Re: Renovation Istick TC40

Message par Solost » mar. 18 juil. 2017, 13:16

Ah ouai j'avais pas remarqué ça XD. Cela dit, je me demande si ça vaudrait pas le coup de juste dézinguer la istick, pour conserver genre le chipset et le boutons, pour monter ça dans une petite box maison juste pour le fun. Quelqu'un aurait une idée de boitier sympa?

Après pour la soudure je suis plutôt à l'aise donc c'est pas ça qui me chiffonne, ce qui s'emmerde c'est l'apparente fragilité du connecteur usb, je suis à peut prêt certain que l'enlever va déchirer le PCB ^^'.

escandre 85
Cétautomatix
Cétautomatix
Messages : 225
Enregistré le : mar. 2 oct. 2012, 21:39
Genre : Non spécifié

Re: Renovation Istick TC40

Message par escandre 85 » mar. 18 juil. 2017, 19:12

Hello,

Si tu veux, j'ai une LiPo en rab venant d'une istick 20w, + 1 istick 20w avec pcb changer par une 30w noname (fasttech), usb et écran hs, et un pcb d'origine ok . Les lipo sont ok et tiennent encore le coup .
Plutot que de jeter tout ça, je te l'envoi contre frais de port par relais colis ou mondial relais . Envoi un MP si ça t'interesse .

A+

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » mer. 28 févr. 2018, 08:04

Deterrage de sujet..
Je suis dans le meme cas ..
Je suis en train de bricoler ma istick 40 , pour y greffer une sanyo 20700B :mrgreen:
j'aime bien cette box : petite,legere , basique .. parfaite pour ma vape à 10W 8-)
sauf que je depasse la 1/2 journée avec .

Donc j'ai imprimé la piece 3D citée plus haut ( modifiée : +5mm de hauteur pour un 21700)
et je commence la greffe :P

je ne suis pas sur que la 20600 d'origine soit une li-po , mais la box charge à 4,2V ,et coupe à 3,3v .. parfait pour un li-ion classique !!

.. a suivre... :plus1:
:geek: Vapoting Since 10/17 :geek:

Avatar du membre
MattC57
Abraracourcix
Abraracourcix
Messages : 333
Enregistré le : lun. 2 févr. 2015, 15:11
Genre : Homme

Re: Renovation Istick TC40

Message par MattC57 » mer. 28 févr. 2018, 08:12

Pour suivre

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » mer. 28 févr. 2018, 18:15

retour sur la batterie d'origine ( presque neuve dans mon cas)
elle fait vraiment 2.2Ah avec coupure à 3.2V , avec 1A de decharge .. etonnant pour la taille !
aussi bonne qu'une 18650 moyenne .. 8-)
:geek: Vapoting Since 10/17 :geek:

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » jeu. 1 mars 2018, 09:49

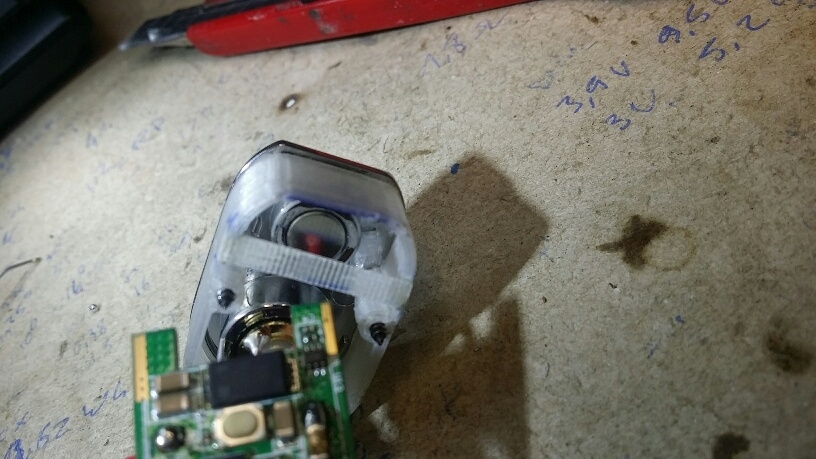

allez .. il reste plus qu'a enfiler tout ça proprement .
la 20700 passe juste dans le corps en alu bleu de la stick40 , il faut mettre un scotch noir double face entre accu et pcb plus fin que celui d'origine . quelques coups de lime dans l'extension 3d ... etc ..

a l'origine , cette extension est prévue pour le haut , ici .. elle ira en bas : car Je tente aussi de déplacer le port micro USB .. c'est pas gagné . Il a le cul noyé dans de la résine rouge sur le pcb .
:geek: Vapoting Since 10/17 :geek:

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » jeu. 1 mars 2018, 21:30

Ben elle ira en haut . :? trop de risques de dessouder le micro usb .. :P

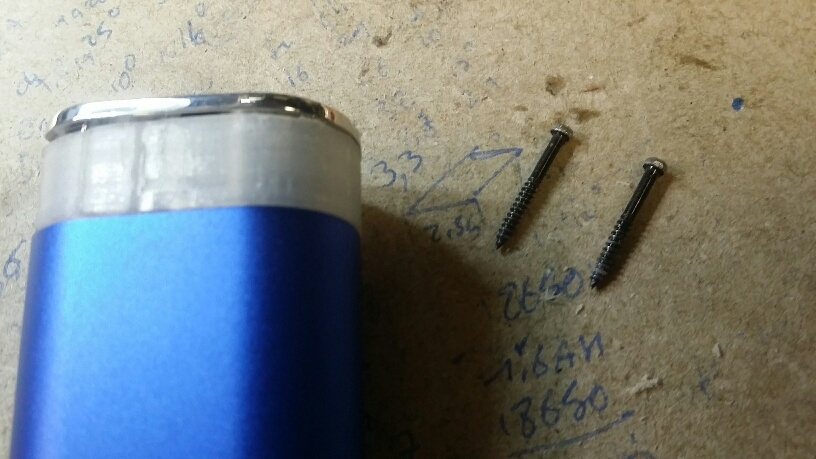

agrandir les trous à 2mm :) je vais modifier le fichier..
deja trouver des vis fines et longues , et leur meuler la tete pour rentrer dans le cache superieur (pour ato. > 22mm , sinon , ca passe )

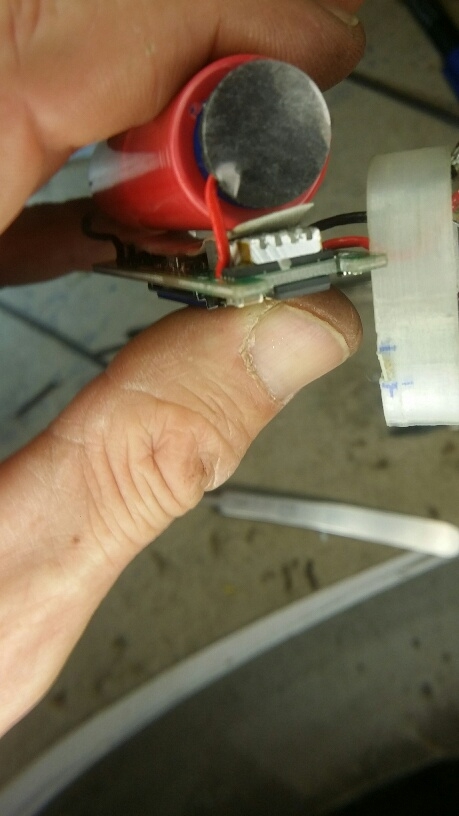

j'ai du modifier la piece , pour faire une butée d'arret au pcb ( auparavant maintenu par la plaque superieure) .
faut que je modifie le fichier 3D .. :mrgreen:

ratiboiser le radiateur du haut pour le mettre a niveau , sinon , ca passe pas . :mrgreen:

et meme comme ça, ca passe pas :cry:

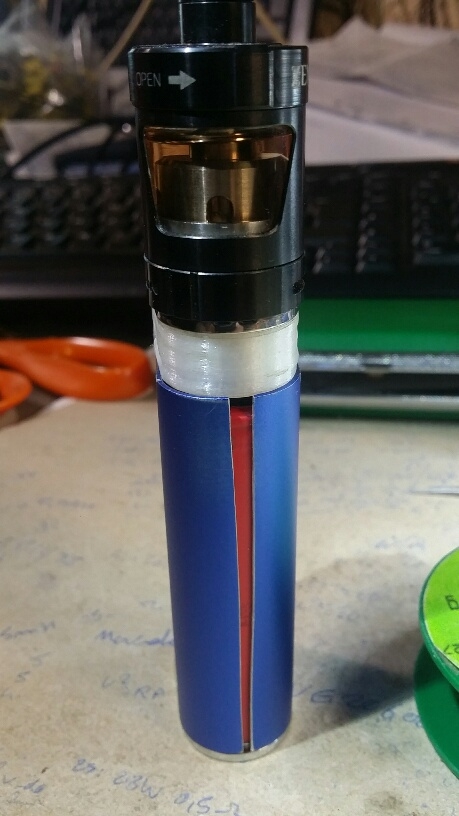

donc mettre un coup de scie au dos du boitier

fini .. test d'autonomie des demain matin 8-) avec 3.8Ah contre 2.2Ah d'origine !!

et bien sur , j'attends ma (mes)housse silicone de fasttech , pour rendre tout ca flush , et masquer la toufiquerie !! :ugeek: :lol:
:geek: Vapoting Since 10/17 :geek:

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » jeu. 1 mars 2018, 21:55

et 130g sur la balance .. :inlove:
:geek: Vapoting Since 10/17 :geek:

Avatar du membre
Thierry 62
Panoramix
Panoramix
Messages : 916
Enregistré le : jeu. 9 févr. 2017, 20:27
Ecigarette (s) utilisée (s) : pico 75w, primo joyetech,asmodus colosal
Genre : Homme
Âge : 54

Re: Renovation Istick TC40

Message par Thierry 62 » ven. 2 mars 2018, 07:50

Salut, tu devrait lui faire un boîtier en bois, sinon tu peut essayer avec une cannette de coca je crois que ca rentre. Bon bricolage. :respect:

Avatar du membre
lurch
Panoramix
Panoramix
Messages : 823
Enregistré le : dim. 28 janv. 2018, 13:33
Ecigarette (s) utilisée (s) : Rdta box Ijoy
Ares Innokin
TESLA WYE 85W
Eleaf Invoke
Istick40W
Localisation : TOULOUSE
Genre : Homme
Âge : 50

Re: Renovation Istick TC40

Message par lurch » ven. 2 mars 2018, 09:22

j'essaie de faire le plus compact possible et un max d'autonomie .. :mrgreen:
donc j'oublie le bois .. a part un bois très dur et dense , et des moyens d'usinages performants..

prochaine toufiquerie : greffer une grosse batterie dans une justfog j-easy 9 ( 900mA)
soit la 20600 de l'istick 40 , soit une 18650 .. voire plus !!
