Mon BOXMOD Perso sans prétention

Message par Snook » jeu. 12 mai 2011, 02:28

Yop ;)

J'ai longuement hésité avant de publier des infos sur ma réalisation en voyant la qualité du travail de certains e-bricoleurs ici présents :D

Mais comme mon intention première n'était pas de me faire un MOD de la mort qui tue mais simplement un MOD qui m’accompagnerait au quotidien avec une bonne prise en main et une grosse autonomie je me suis dit "why not ?", après tout ;)

Donc voici en images mon BOXMOD Perso (il n'a pas encore de nom propre :().
  • Boitier à vis 85x50x28mm
  • MOD 91x50x37mm
  • Support Ato 510 en saillie
  • Accu 18650
  • Switch Inox
  • Prise de chargement (pour chargeur de modélisme)
  • Indicateur de batterie faible (LED)

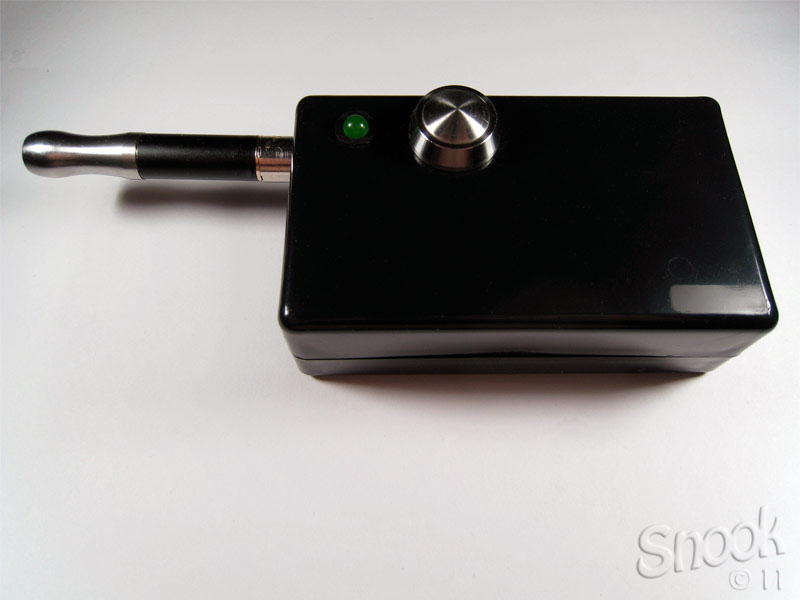

Il est relativement épais, j’aurais aimé trouver un boitier de 5mm de moins...

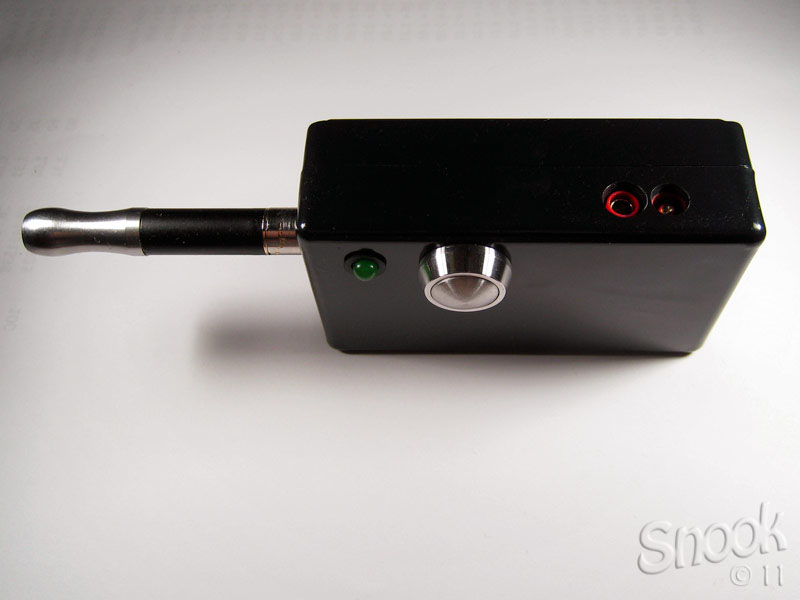

On peut déjà apercevoir la prise de charge sur le côté du MOD

Gros plan sur cette prise issue du modélisme...

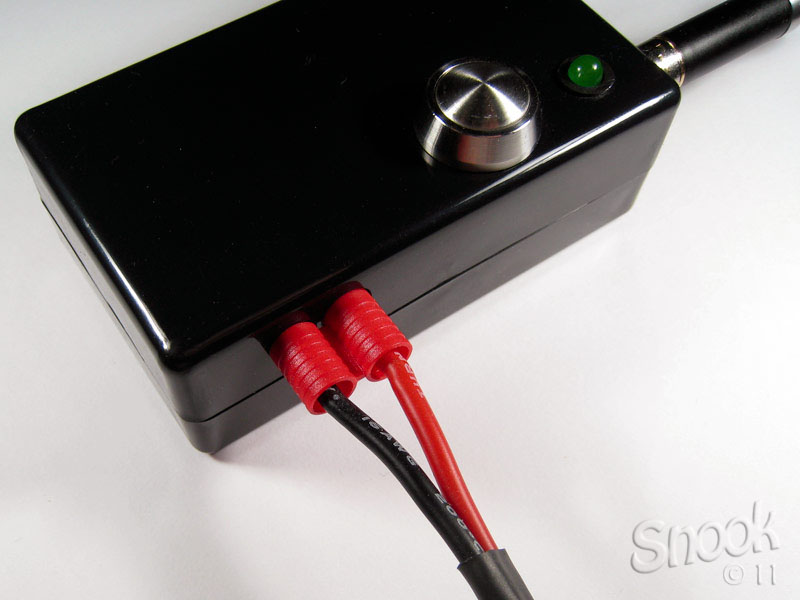

Voila ce que cela donne une fois le MOD branché au chargeur
Le passtrought est possible avec certains chargeurs...

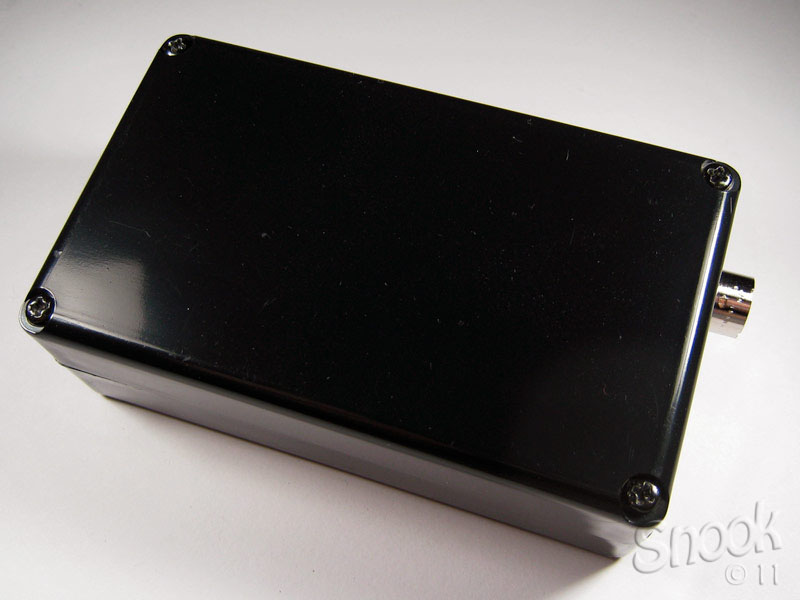

Le boitier est fermé par 4 vis, d'où la nécessité d'une prise de chargement ;)

Le MOD ouvert, le capot avec la mousse de calage de l'accu et la partie qui renferme la mécanique et "l'électronique"

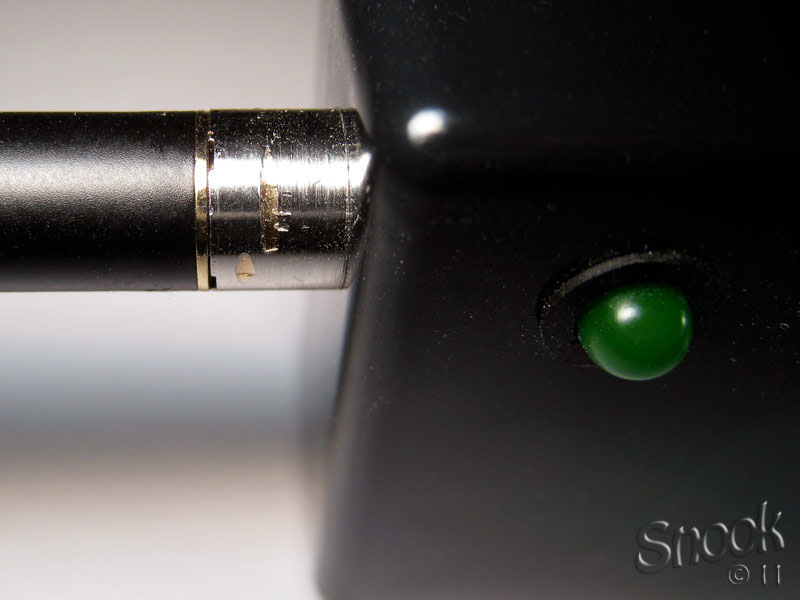

Le "ratage", dans la précipitation, j'ai griffé le support d'atomiseur qui était si beau au départ :(

Petite précision sur le fonctionnement de l'indicateur de batterie faible : c'est une LED clignotante avec une résistance de 100Ω en série.
Elle s'allume à peine pendant le fonctionnement du MOD.
Il faut dévisser légèrement l'ato pour rompre le contact électrique et presser le switch.
Tant que la LED clignote la batterie est OK, dès que la LED se fixe il est temps de charger l'accu (à mon gout, soit 3,50V).

Le MOD me donne entière satisfaction :)
Je ne l'utilise qu'avec des Ato LR 2.0 de Cisco.

Woala, j'espère que cette mini review vous aura plu ;)
Modifié en dernier par Snook le jeu. 12 mai 2011, 02:36, modifié 1 fois.
Image Je fume, tu fumes, nous fûmes !... Image

beedizzz
Vapoteur diplomé
Vapoteur diplomé
Messages : 9241
Enregistré le : mar. 12 août 2008, 19:49
Genre : Non spécifié
Contact :

Re: Mon BOXMOD Perso sans prétention

Message par beedizzz » jeu. 12 mai 2011, 02:36

Hey, pour un coup d'essai..C'est du beau boulot ce que tu nous as fait là.
J'aime bien le switch =)

Snook
Vapoteur diplomé
Vapoteur diplomé
Messages : 6649
Enregistré le : dim. 17 oct. 2010, 16:04
Ecigarette (s) utilisée (s) : Non...
Genre : Non spécifié

Re: Mon BOXMOD Perso sans prétention

Message par Snook » jeu. 12 mai 2011, 02:38

Merci Bee, de la part d'une experte en MOD, je suis flatté ;)

Ouaip, il est top le switch, agréable, précis et en inox, j'adore :inlove:

Edit: Conrad ici.
Image Je fume, tu fumes, nous fûmes !... Image

Avatar du membre
dJuL
Staff buissonnier
Staff buissonnier
Messages : 16489
Enregistré le : ven. 28 nov. 2008, 16:48
Ecigarette (s) utilisée (s) : Quelques unes...
Localisation : Ile de France
Genre : Homme
Âge : 41

Re: Mon BOXMOD Perso sans prétention

Message par dJuL » jeu. 12 mai 2011, 03:34

Super ton MOXMOD !
Classieux.
bravo ;)
dJuL

Snook
Vapoteur diplomé
Vapoteur diplomé
Messages : 6649
Enregistré le : dim. 17 oct. 2010, 16:04
Ecigarette (s) utilisée (s) : Non...
Genre : Non spécifié

Re: Mon BOXMOD Perso sans prétention

Message par Snook » jeu. 12 mai 2011, 04:04

Et ben, si avec ça j'ai pas les chevilles qui enflent :lol:

Merci à vous, que demander de mieux (surtout à cette heure-ci) qu'un avis positif de Bee et dJul :respect:

C'est mon premier MOD portable ("sans fil"), il est loin d’égaler l'ingéniosité technique de tes réalisations ;)

Mais je suis très content, ça fait un MOD en plus pour "pas cher" (à la base pour dépanner). Je n'ai eu à acheter que le connecteur 510 et le switch, j'avais le reste en stock :D

Edit: j'avais pas fais gaffe à "MoxMod", c'est une idée de nom ?
Image Je fume, tu fumes, nous fûmes !... Image

Avatar du membre
misterbean22
Vapoteur collé
Vapoteur collé
Messages : 1246
Enregistré le : dim. 6 févr. 2011, 18:54
Ecigarette (s) utilisée (s) : mod méca en 18350 (69 atmomixani)+ dogalicious ) et 10440 (kikerili et dry bouddha) essentiellement.
Localisation : Saint Brieuc, Côtes d'Armor, Bretagne : chô comme la Breizh !!
Genre : Homme
Âge : 44

Re: Mon BOXMOD Perso sans prétention

Message par misterbean22 » jeu. 12 mai 2011, 09:25

Bah il est très bien ce petit boxmod ! Je rêverais d'être aussi doué pour m'en faire un !J'ai déjà essayer le DIY pour des pédales de guitare et le résultat a été catstrophique ! :cry: Je suis tout juste bon a bricoler des chose ou il n'y a pas de soudure a faire ! :D
Félicitation ami snooker !
"Ce clearo a un ato me surprenant !"
A méditer !

Avatar du membre
Freddy
Vapoteur collé
Vapoteur collé
Messages : 1535
Enregistré le : sam. 2 oct. 2010, 16:57
Ecigarette (s) utilisée (s) : .
►PROVARI
►Vari Ball
►Vari Box
►Mod laiton (3.7 et 6v)
► iatty
►Carto DC
Localisation : Marseille
Genre : Homme
Âge : 45

Re: Mon BOXMOD Perso sans prétention

Message par Freddy » jeu. 12 mai 2011, 10:59

franchement il est top ton boxMod ;) :inlove:
Bravo !

Avatar du membre
Bru
Administrateur Adjoint
Administrateur Adjoint
Messages : 28401
Enregistré le : jeu. 10 déc. 2009, 18:34
Ecigarette (s) utilisée (s) : - Boxs : Aegis, Invader4 et Asmodus Amighty
- Clearos : Aero (geek vape), SKRR (vaporesso), Cube (OBS) en attente du Zeus subohm tank (GeekVape)
- Reuleau RX200, Pipeline Pro8 - Estoc tank, Vecotank plus et avocado - en dépannage
Localisation : Pézenas(34)
Genre : Homme
Âge : 50
Contact :

Re: Mon BOXMOD Perso sans prétention

Message par Bru » jeu. 12 mai 2011, 11:04

Jolie réalisation :clap:
La cigarette électronique nous appartient, faisons barrage à l'Europe et ses puissants lobbys.

aderik
Vapoteur redoublant
Vapoteur redoublant
Messages : 2586
Enregistré le : mar. 31 août 2010, 14:53
Genre : Homme

Re: Mon BOXMOD Perso sans prétention

Message par aderik » jeu. 12 mai 2011, 11:35

trop beau bravo :plus1:

Image Image Image

aderik
Vapoteur redoublant
Vapoteur redoublant
Messages : 2586
Enregistré le : mar. 31 août 2010, 14:53
Genre : Homme

Re: Mon BOXMOD Perso sans prétention

Message par aderik » jeu. 12 mai 2011, 11:41

bouton très jolie :inlove:
