Evolv DNA 20D (analyse du module)

Message par pailpoe » sam. 20 juil. 2013, 15:00

Bonjour à tous,

Après ma petite analuyse du module Nivel, Gilor m'a gracieusement prété un module DNA 20D pour analyser la bête, je l'ai donc reçu ce matin. Merci encore à lui.
Tout d'abord, une présentation de la bête extrait de la doc de chez Evolv :

Pour résumé vite fait, c'est donc un "Boost" qui rehausse uniquement la tension et qui peut donc sortir uniquement une tension supérieure à la tension de l'accu.
Les performance en terme de puissance sont très élevées (20w). L'écran est vraiment petit. La carte est très compacte. Il y a beaucoup plus de composants que sur la carte du Nivel.
La carte est vernis sur les 2 cotés mais il se pèle facilement en le grattant.
Donc séance photos en premier :
La face 1
La face 2

Et premier travail, on inspecte la carte à la bino en grattant pelant le vernis pour lire les refs des composants.

A suivre...
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
zrulutufru
Jambe cassée
Jambe cassée
Messages : 1650
Enregistré le : mar. 7 févr. 2012, 17:55
Ecigarette (s) utilisée (s) : Des mods costauds et jolis en 18350 avec des atos genesis dessus (ou dedans). Say bien.
Localisation : Loin (ou pas)
Genre : Homme
Âge : 43

Re: Evolv DNA 20D (analyse du module)

Message par zrulutufru » sam. 20 juil. 2013, 17:31

Je suis :joker:
/\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\

Avatar du membre
charlesajaccio
Freerider
Freerider
Messages : 19841
Enregistré le : jeu. 13 sept. 2012, 21:08
Ecigarette (s) utilisée (s) : DCDTC!
dremel 3000
bfb 2000
et
Mini-Z
Genre : Homme
Âge : 42

Re: Evolv DNA 20D (analyse du module)

Message par charlesajaccio » sam. 20 juil. 2013, 17:37

pareil,avec pleins de questions de newbs pour ma part à venir....

Avatar du membre
seb76
Jambe cassée
Jambe cassée
Messages : 2460
Enregistré le : ven. 2 mars 2012, 17:32
Ecigarette (s) utilisée (s) : VTC mini, Vaporflask Stout, Tilemahos, Liberty, GkmF 20, OGV2 mk2,
Localisation : ROUEN
Genre : Homme
Âge : 43
Contact :

Re: Evolv DNA 20D (analyse du module)

Message par seb76 » sam. 20 juil. 2013, 17:42

je suis

Avatar du membre
Le Vieux Phil
Tire-fesses
Tire-fesses
Messages : 163
Enregistré le : sam. 26 mai 2012, 20:05
Ecigarette (s) utilisée (s) : .
Epipemods
Provari Mini V2
Mini DID
Penelope
Localisation : Paris
Genre : Homme
Âge : 37

Re: Evolv DNA 20D (analyse du module)

Message par Le Vieux Phil » sam. 20 juil. 2013, 17:45

J'ai suivi de loin ton analyse sur l'autre sujet j'ai hâte de voir de voir ce que tu déniches :)

Avatar du membre
pailpoe
Hors piste
Hors piste
Messages : 2871
Enregistré le : lun. 6 sept. 2010, 20:29
Ecigarette (s) utilisée (s) : ORION elec/inox
MODULRA 18650
Localisation : Hautes saones
Genre : Homme
Âge : 40

Re: Evolv DNA 20D (analyse du module)

Message par pailpoe » sam. 20 juil. 2013, 18:45

Cool, ça intéresse du monde, faut que je bosse alors :lol: .
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
zrulutufru
Jambe cassée
Jambe cassée
Messages : 1650
Enregistré le : mar. 7 févr. 2012, 17:55
Ecigarette (s) utilisée (s) : Des mods costauds et jolis en 18350 avec des atos genesis dessus (ou dedans). Say bien.
Localisation : Loin (ou pas)
Genre : Homme
Âge : 43

Re: Evolv DNA 20D (analyse du module)

Message par zrulutufru » sam. 20 juil. 2013, 20:07

Y'a intérêt :twisted:

Et au passage, merci Gilor :respect:
/\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\ ZRU /\__(°<>°)__/\

Avatar du membre
manutb
Jambe cassée
Jambe cassée
Messages : 1804
Enregistré le : lun. 12 sept. 2011, 18:19
Ecigarette (s) utilisée (s) : Repassé à l'ego T depuis peu !
Genre : Homme
Âge : 36

Re: Evolv DNA 20D (analyse du module)

Message par manutb » sam. 20 juil. 2013, 20:16

Tres intéressant cette démarche !
Image Image

Avatar du membre
pailpoe
Hors piste
Hors piste
Messages : 2871
Enregistré le : lun. 6 sept. 2010, 20:29
Ecigarette (s) utilisée (s) : ORION elec/inox
MODULRA 18650
Localisation : Hautes saones
Genre : Homme
Âge : 40

Re: Evolv DNA 20D (analyse du module)

Message par pailpoe » sam. 20 juil. 2013, 20:52

Alors, je vais la jouer un peu moins détaillé que pour la carte Nivel du svoemesto. La carte est en effet plus classique et que je préfère pas m'étendre sur certaines fonctions car avec les cms, on ne trouve pas toujours les refs des composants donc mes dires sont à prendre avec des pincettes. Mais je ne dois pas trop me tromper.
Donc cette carte est un boost (elle augmente la tension d'entrée) , un petit lien wikipédia pour avoir une explication : http://fr.wikipedia.org/wiki/Convertisseur_Boost
On doit donc trouver : Une self, un mosfet (l'interrupteur) et une diode.
Le problème est qu'il y a pas de diode sur la carte mais un autre mosfet qui remplace cette diode pour limiter les pertes par effet joule due à la tension de la diode.

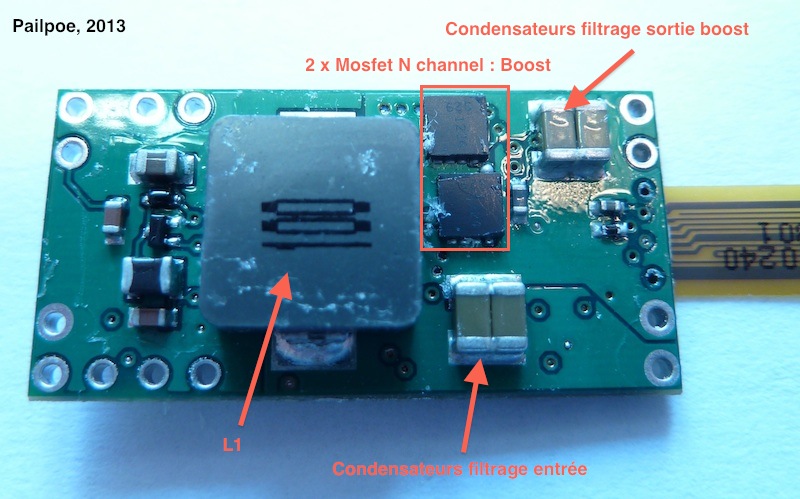

On retrouve ces composants sur la face 2 :
