[ .:: Modification Chargeur en multi-batteries ::. ]

Message par jadounette » lun. 8 févr. 2010, 19:56

Marre d avoir 50 chargeurs pour toutes vos batteries ??

Une petite modif pour pouvoir mettre plusieurs modèles de batteries sur un seul chargeur.
Temps de l operation environ 1h30. ( sans se presser du tout )


-Pré-requis :
-Un chargeur de bonne qualité de preference.
-Les atomiseurs correspondant a vos batteries.
-Fer à souder.
-Vieux cordon USB, ou vieux fil de souris ou clavier.
-Dremel
-Chatterton

Merci a BEEDIZZ pour m avoir fourni le chargeur :inlove:
--------------------------------

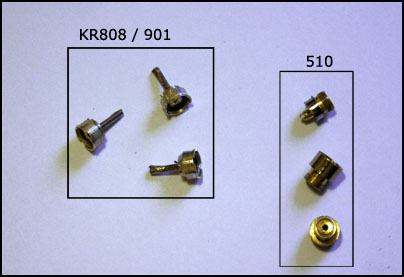

Découper les atomiseurs pour récupérer la partie filetée qui fait contact avec la batterie.
--------------------------------

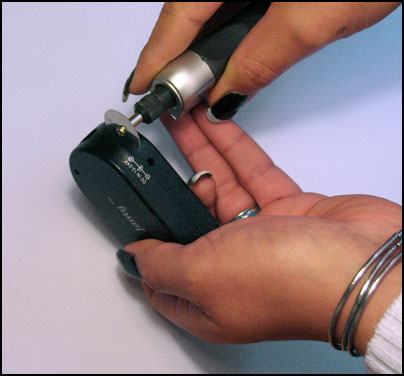

Fendre le corps du chargeur avec une dremel.
Attention a ne pas trop enfoncer la lamme de la dremel ou scie, il y a les composants electronique derriere.
Le corps du chargeur fait environ 2mm d' epaisseur

--------------------------------

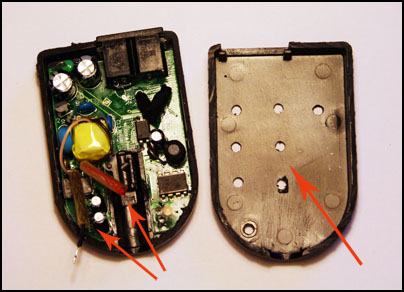

Ouvrir le chargeur, s aider d un tounevis plat pour faire levier.
--------------------------------

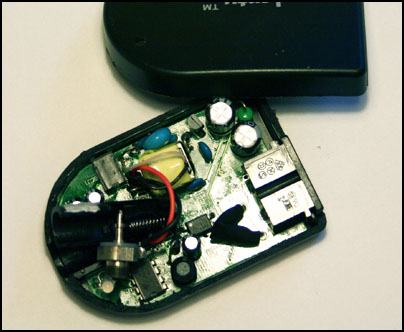

Dessouder proprement le connecteur d'origine et percer la coque superieure du boitiers.
Preparation des fils de connexion avec les fils qui se soudaient sur l ancien connecteur d origine.
Sur votre cable usb ou souris de recup, decouper deux morceaux de 3 ou 4 cm.
Enlever les fils internes et recuperer la gaine exterieure.

Les etamer les fils d origine sur 1 cm, enfiler les deux morceaux de gaine que vous venez de preparer.

Percer la coque superieur du nombre de nouveaux connecteurs que vous voulez y placer ( ici 6 )
Veillez a prevoir l emplacement des trous a des endroits ou il n y aura pas de composnants electroniques hauts en dessous
--------------------------------

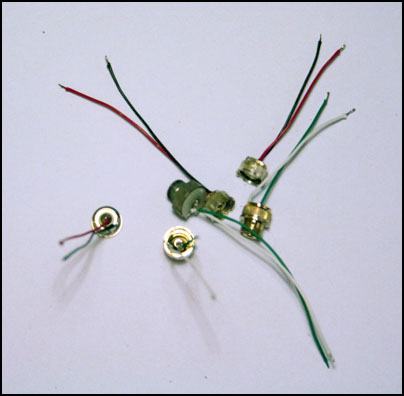

Preparation des nouveaux connecteurs.
Couper un vieux cordon USB ( ou souris ), en tranches de 10 cms, sortir les fils de la gaine exterieure.
Souder les fils sur les atos, un au centre (+) et un a l interieur de la couronne (masse).
Ne pas souder la masse completement a l exterieur de l ato sinon vous aurez des problemes pour coller les connecteurs sur la coque.
--------------------------------

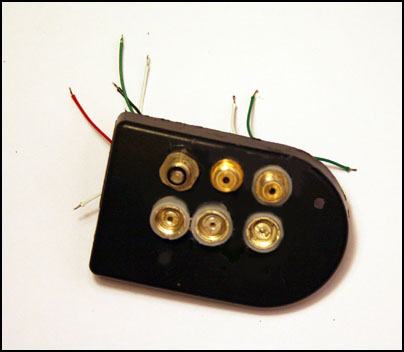

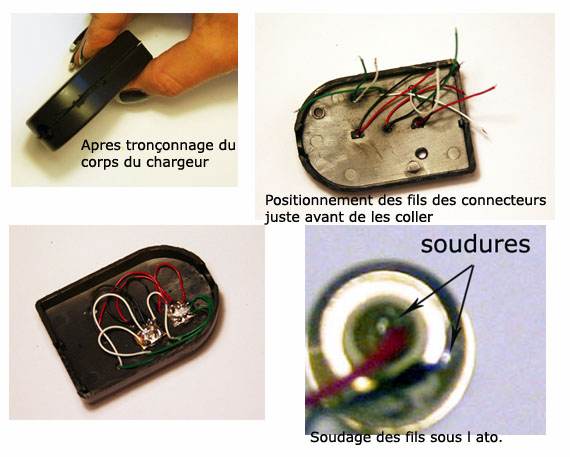

Collage des connecteurs a l exterieur de la coque superieur.
Passez les fils a travers des trous de la coque.
Les coller a la superglue ( de preference en Gel ).
On peut se servir de tranches de capuchons de Cartos de 808 pour mettre autour des connecteurs, plus propre et meilleur tenue de la colle.
--------------------------------

Finition et fermeture.
Sous la coque exterieure; souder tous les fils (+) ensembles et toutes les masses ensembles.
Souder les deux groupes (+) et (masse) aux fils de l ancien connecteur interne préalablement préparé.( etape 4)
Recouvrir les soudures avec les deux gaines précédement preparees.

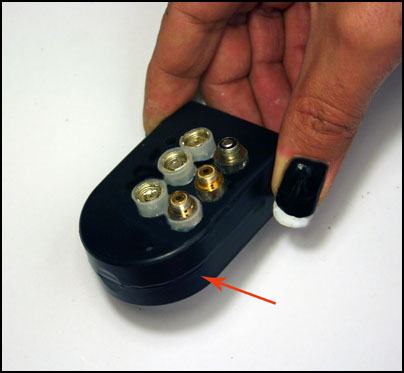

Refermer les deux demi-coque, et recouvrir avec une bande chatterton.
--------------------------------

Tests et Fini.
Avant de brancher vos batteries je vous conseil de passer tous les plots au testeur et verifier que vous avez +4.2V entre les (+) et les masses.
Si tout est OK alors c est fini , vous pouvez mettre en charge vos batteries.
--------------------------------
