"Sweet Spot" : Discussion et outils autour de cette recherch

Message par pailpoe » sam. 12 nov. 2011, 10:10

Bonjour à tous,

J'en avais un peu marre d'entendre tout et n'importe quoi autour de ce terme. J'ai donc décidé de prendre le temps
d'écrire un petit article sur ma vision de la chose et les paramètres importants quand on parle d'atomiseur bobiné (résistance chauffante).

1 - Définition d'un atomiseur bobiné.

C'est un fil résistif (en kanthal ou en Nichrome) torsadé en spiral autour d'une mèche (fibre de verre, fibre de céramique, tissu inox "Genesis") et qui parcouru par un courant électrique va s'échauffer et vaporiser un liquide amener par la mèche.

2 - Les paramètres importants
2-a- La puissance de chauffe

Elle dépend de la résistance totale de la résistance chauffante ainsi que de la tension d'alimentation de cette résistance.
P = UxU/R
--> Cette puissance varie en fonction du carré de la tension

On appelera cette puissance le Sweet_Spot_Power --> La puissance de votre rendu.

2-b- La résistance totale de l'ato bobiné

Dépend du type de fil employé ainsi que de la longueur employée.

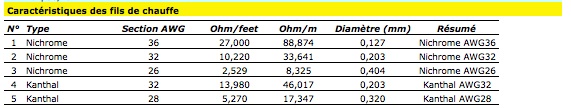

2-c- Le type / longueur du fil / le diamètre du fil :ugeek:

2 paramètres cruciaux ici pour le rendu de votre ato. Le diamètre du fil est un point très importants, plus le diamètre du fil est petit, moins l'inertie thermique
est grande et mieux le liquide est atomisé. Je recommande des fils en AWG32/34 ou 36, Les diamètres plus gros ont un temps de chauffe trop importants (inertie thermique).
La longueur maintenant est un point très importants car les "Watts" que l'on injecte ne feront pas le même effet sur 1cm de fil que sur 10Km :mrgreen: .
Je vais donc introduire une variable qu'on appelera le Sweet_Spot_Factor:
Sweet_Spot_Factor (W/mm2) = P / S
P : Puissance de chauffe en Watts
S : Surface de chauffe en mm2
En fait, c'est la puissance de chauffe ramené à 1mm2 de surface.

2-d- L'équilibre thermique du système

Un atomiseur est un équilibre qui dépend de :
- Une puissance de chauffe
- Une surface de chauffe
- Un apport de liquide (qui est vaporisé au contact de la résistance)
- Un flux d'air (l'aspiration) qui refroidit le système .
Un équilibre se crée quand on mixe tout cela avec une température de fonctionnement , un mélange air/liquide plus ou moins fort. Mais ce qui reste primordial est :
Sweet_Spot_Power --> Votre niveau de puissance de vapotage
Sweet_Spot_Factor --> Le réglage de votre rendu.

Un ato LR de 1,5 Ohms :
Sweet_Spot_Power = 10 Watts (4v )
Sweet_Spot_Factor = 0,45 (4v)

Un ato Standard de 2,5 Ohms :
Sweet_Spot_Power = 7 Watts (4v)
Sweet_Spot_Factor = 0,25 (4v)
--> Le Sweet_Spot_Factor est meilleure par contre Sweet_Spot_Power est plus faible

Maintenant j'entends vos questions /remarques en disant qu'il faut donc monter en tension pour gagner en rendu, oui et non, on passe à l'outil de calcul du rendu.

3 - Outil de calcul

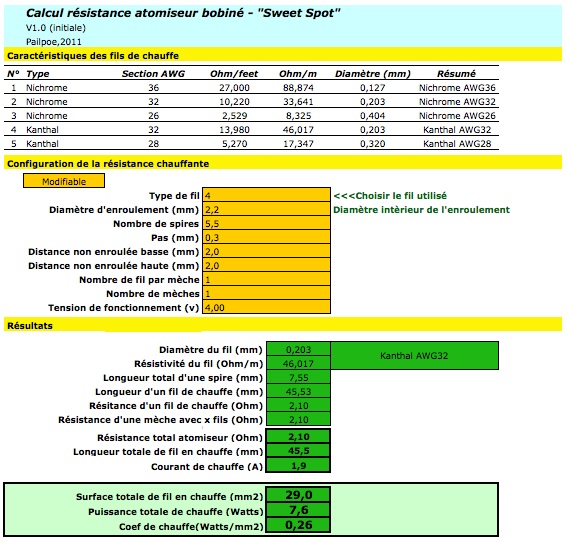

Il s'agit d'une feuille excel ou on peut configurer son ato et avoir une idée du rendu que l'on va obtenir.

Cette feuille est dispo ici sur mon compte google document : https://docs.google.com/open?id=0B2imTC ... I4OTc2MmM1

En jaune se trouve les données que l'on peut modifier et en vert les résultats avec les 2 points importants en bas :
Puissance totale de chauffe (Watts) --> Sweet_Spot_Power
Coef de chauffe(Watts/mm2) --> Sweet_Spot_Factor

On rentre donc les paramètres géométriques de la mèche :
Type de fil --> Kanthal ou Nichrome
Diamètre d'enroulement (mm) Diamètre d'enroulement (mm) --> Si vous enroulez sur un forêt de 1mm de diamètre , on mettra 1
Nombre de spires --> Rien à dire
Pas (mm) --> C'est l'écart entre 2 spires
Distance non enroulée basse (mm) --> La distance non torsadée en bas
Distance non enroulée haute (mm) --> idem en haut
Nombre de fil par mèche --> :king: Normalement 1 mais si 2 ---> J'en reparle après
Nombre de mèches --> Rien à dire, bi coil, tri coil --> On augmente le Sweet_Spot_Power sans toucher au Sweet_Spot_Factor
Tension de fonctionnement (v)--> C'est la tension d'alimentation qui définit le puissance et qui fait bouger le Sweet_Spot_Power et le Sweet_Spot_Factor

4 - LR / HV / HHV / :lol:

Pour conclure, je vais finir par ces notions qui ne veulent pas dire grand chose et ne nous aide pas beaucoup à choisir nos atos.
Sweet_Spot_Power --> Dépend de la résistance et de la tension d'alimentation
Sweet_Spot_Factor --> Dépend du Sweet_Spot_Power et de la surface de chauffe.

Par exemple, en doublant le nombre de fils de l'ato bobiné (ce que j'appelle du bi-coil), je multiplie la surface par 2 en divisant par 2 la résistance, le rendu n'aura rien a voir...
Exemple : Ato 1,5 Ohms, Kanthal 32, simple coil alimenté à 4v
Sweet_Spot_Power = 10
Sweet_Spot_Factor = 0,49
La puissance est bonne par contre ,le facteur est elevé (liquide surchauffé) et gout brulé pas loin.

Ato 1,5 Ohms, Kanthal 32, double coil alimenté à 4v
Sweet_Spot_Power = 10
Sweet_Spot_Factor = 0,13
La puissance est toujours la même par contre le facteur est divisé par 4 et un peu bas dans ce cas. Un facteur correct est entre 0,2 et 0,3.

4 - Conclusions

On peut faire ce que l'on veut sans monter à du 6v et en ayant strictement le même rendu.


:arrow:
J'attends vos remarques
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
pailpoe
Nicky Larson
Nicky Larson
Messages : 2871
Enregistré le : lun. 6 sept. 2010, 20:29
Ecigarette (s) utilisée (s) : ORION elec/inox
MODULRA 18650
Localisation : Hautes saones
Genre : Homme
Âge : 38

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par pailpoe » sam. 12 nov. 2011, 10:20

Désolé pour les fautes d'orthographe...
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
Mickcoat
Inspecteur Gadget
Inspecteur Gadget
Messages : 941
Enregistré le : sam. 1 oct. 2011, 18:18
Ecigarette (s) utilisée (s) : Quelques trucs ...
Genre : Non spécifié
Âge : 105

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par Mickcoat » sam. 12 nov. 2011, 10:45

Salut

Eh bien, quel joli travail ;)

Merci pour ces informations :D

Avatar du membre
sebchat
Scooby-Doo
Scooby-Doo
Messages : 345
Enregistré le : ven. 21 mai 2010, 23:39
Ecigarette (s) utilisée (s) : evic vtc mini 2
Genre : Homme
Âge : 35

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par sebchat » sam. 12 nov. 2011, 11:10

Merci pour ce cours!

Avatar du membre
niocman
Musclor
Musclor
Messages : 2190
Enregistré le : mer. 5 janv. 2011, 19:23
Ecigarette (s) utilisée (s) : je sais plus...
Localisation : 92
Genre : Homme
Âge : 44

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par niocman » sam. 12 nov. 2011, 11:37

Merci pour ce super boulot Pailpoe et :plus1: pour ta conclusion "On peut faire ce que l'on veut sans monter à du 6v et en ayant strictement le même rendu."
Je vais quand même regarder ça de plus près lors de la construction de ma prochaine mèche histoire de comparer ta méthode de calcul et mon ressenti ;)

Avatar du membre
pailpoe
Nicky Larson
Nicky Larson
Messages : 2871
Enregistré le : lun. 6 sept. 2010, 20:29
Ecigarette (s) utilisée (s) : ORION elec/inox
MODULRA 18650
Localisation : Hautes saones
Genre : Homme
Âge : 38

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par pailpoe » sam. 12 nov. 2011, 11:53

J'ai surtout écrit ce document pour que l'on puisse enfin parler de choses concrètes et mesurable.
Pour moi actuellement:
Sweet_Spot_Power = 7-8
Sweet_Spot_Factor = 0,2

et en soirée :
Sweet_Spot_Power = 14-15
Sweet_Spot_Factor = 0,2

Je suis un petit vapoteur. :D
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
Tomsull
Scooby-Doo
Scooby-Doo
Messages : 257
Enregistré le : mar. 3 mai 2011, 18:50
Ecigarette (s) utilisée (s) : ***********
Nemesis,Natural,KTS,Sig#20
Zmax sigelei,Lavatube,Evic
SD MKII,Ego,Twist,Spinner
PCC 510 et SD Keyring
-----------------------------
Arry tank 5ml pour ce2
E-ball,DCT,RDA,Eternity,A7
CE3 3ml,vivi,AGA-T,T2,S,L,RSST
-----------------------------
E-liquide DIY 12mg/ml
Genre : Homme

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par Tomsull » sam. 12 nov. 2011, 12:22

Super boulot autour de la résistance !!! :respect:

Manque pas grand chose j'ai l'impression pour en faire un calcul "device" avec les batteries et capacité pour calculer le temps de chauffe bouton appuyé.

La question est selon toi le coeff de chauffe serai le réel sweet spot et non les watts ?
Exemple avec 5 watt et coeff de chauffe à 0.25 est ce que j'ai le rendu souhaité et pouvoir faire le calcul de la résistance ?

Avatar du membre
pailpoe
Nicky Larson
Nicky Larson
Messages : 2871
Enregistré le : lun. 6 sept. 2010, 20:29
Ecigarette (s) utilisée (s) : ORION elec/inox
MODULRA 18650
Localisation : Hautes saones
Genre : Homme
Âge : 38

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par pailpoe » sam. 12 nov. 2011, 12:33

Pour moi, les 2 sont importants car sans puissance, on peut avoir l'impression de ne pas en avoir assez même si le facteur est bon. Chaque personne est différentes.
1W avec un bon Sweet_Spot_Factor (entre 0,2 et 0,3) ne sera jamais suffisant et à l'inverse 100w avec le même Sweet_Spot_Factor sera trop (j'exagère bien sur)--> On saturera complètement ses sens.
Ultra Low Resistance Atomizer, Ultibox, Orion, ....
:plus1: >>Le blog de Daniel 100% sur L'Orion << :plus1:

Avatar du membre
Tomsull
Scooby-Doo
Scooby-Doo
Messages : 257
Enregistré le : mar. 3 mai 2011, 18:50
Ecigarette (s) utilisée (s) : ***********
Nemesis,Natural,KTS,Sig#20
Zmax sigelei,Lavatube,Evic
SD MKII,Ego,Twist,Spinner
PCC 510 et SD Keyring
-----------------------------
Arry tank 5ml pour ce2
E-ball,DCT,RDA,Eternity,A7
CE3 3ml,vivi,AGA-T,T2,S,L,RSST
-----------------------------
E-liquide DIY 12mg/ml
Genre : Homme

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par Tomsull » sam. 12 nov. 2011, 12:52

Donc clairement les watts ne suffisent au sweet spot ! Chaque personne est différente mais je posais la question à toi et de ton sweet spot !

Il serai intéressant de définir les plages de fonctionnement de ton calcul et découvrir le réel sweet spot peut être ?

Est ce que ton sweet spot est différent selon la durée de l’inhalation ?

Avatar du membre
Tomsull
Scooby-Doo
Scooby-Doo
Messages : 257
Enregistré le : mar. 3 mai 2011, 18:50
Ecigarette (s) utilisée (s) : ***********
Nemesis,Natural,KTS,Sig#20
Zmax sigelei,Lavatube,Evic
SD MKII,Ego,Twist,Spinner
PCC 510 et SD Keyring
-----------------------------
Arry tank 5ml pour ce2
E-ball,DCT,RDA,Eternity,A7
CE3 3ml,vivi,AGA-T,T2,S,L,RSST
-----------------------------
E-liquide DIY 12mg/ml
Genre : Homme

Re: "Sweet Spot" : Discussion et outils autour de cette rech

Message par Tomsull » sam. 12 nov. 2011, 13:00

Bon çà à l'air un brin compliqué pour moi tout çà j'arrête là, je voudrai pas d’embêter plus avec mes questions idiotes mais c'est vrai que je me demande si les constructeurs ont une base calcul car j'ai plutôt l'impression qu'ils font un peu n'importe quoi, on test, nous sommes surement les cobayes à grande échelle.
